Problem beim Programmieren vom Bewegungsmelder

[Abus Terxon]

Hallo zusammen,

gestern war es soweit und wir haben unsere Abus Terxon SX Installiert.
1 Meldergruppe für die Fenster OG
1 Meldegruppe für die Fenster UG
1 Bewegungsmelder für die Haustür (Bewegungsmelder innen installiert)
Die Anlage lässt sich scharf stellen und gibt auch Alarm beim öffnen der Fenster sowie bei Bewegung an der Haustüre.
Nur das Problem ist nach dem scharf stellen der Anlage zeigt das Bedienteil an, Problem beim Scharf stellen der MG Bewegungsmelder.
Woran könnte das liegen ?
Montiert wurde der mitgelieferte ABUS AZBW10000 Bewegungsmelder.
Dem Bewegungsmelder wurde Ein/Ausgang zugewiesen und die Verzögerung auf 20 sec. eingestellt.
Danke für eure Antworten.
Mit freundlichen Grüßen

[Sektionschef]

Hallo
Ich vermute es handelt sich hier um die neue AZAA10000, richtig.
Keine Ahnung ob es hierzu im Forum schon Erfahrung gibt.
Probier mal statt Einhang/Ausgang den Typ Eingangsweg.
Vielleicht löst der BWM beim Verlassen nicht immer aus und die SX benötigt das aber.
Mfg
Sektionschef

[Abus Terxon]

Danke für die schnelle Rückmeldung, das hatten wir schon versucht.
Er löst auch nicht aus sonder bringt die Meldung Das ein Problem beim scharf stellen in dieser MG ist.
Aber scharf ist der Bewegungsmelder.
Genau die aktuelle Terxon SX.

[Martina H.]

Ich kenne mich mit ABUS nicht aus, aber bei professionellen Anlagen gibt es eine "Scharf-Schalt-Verhinderung", dass bei offenen Linien ( der Bewegungsmelder) die Zentrale nicht scharf geschaltet werden kann.

Hintergrund ist, dass hiermit deutlich wird, dass noch irgendwo ein Fenster bzw. eine Tür offen steht (Öffnungsmelder), eine Tür nicht verschlossen (Riegelkontakt) ist oder eine Bewegung detektiert wird (Personen noch im Erfassungsbereich vom Bewegungsmelder). Bei richtig projektierter/parametrierter Zentrale ist dann ein Scharfschalten nicht möglich bzw. muss extra freigegeben werden ( = Notschärfung; sofern für den Benutzer freigegeben).

Von daher verstehe ich nicht, dass eine Scharfschaltung überhaupt möglich ist, obwohl ja - siehe Angabe des Fragestellers ein Mangel - vorliegt und dieser im Bedienfeld angezeigt wird

[megagramm]

Der Eingang braucht einen Öffnungsmelder und der BWM muss auf Eingang folgend programmiert werden.

Bewegungsmelder als Hüllenabsicherung zu nutzen ist fachlich falsch, mit einer Ein- und Ausgangsverzögerung, kann man den BWM allerdings dazu zwingen.

Meldergruppe ???, Du meinst wohl Teilbereiche.

Lese bitte mal die Anleitung komplett durch.

LG megagramm

[Abus Terxon]

Danke für die Antworten, sorry ich bin komplett neu bei dem Thema Alarmanlage.
Der Bewegungsmelder wurde schon so programmiert wie von megagramm beschrieben mit Verzögerung.
Das ändert leider nichts daran.
Ich hatte mich heute nochmal damit beschäftigt und bemerkt das obwohl die Alarmanlage nicht scharf gestellt wurde der Bewegungsmelder einen Alarm auslöst wenn in dem von ihm überwachtem Bereich Bewegung ist.
Daraufhin habe ich den Bewegungsmelder auf einen anderen Eingang gelegt doch leider das gleiche Problem wieder.

Mit freundlichen Grüßen

---

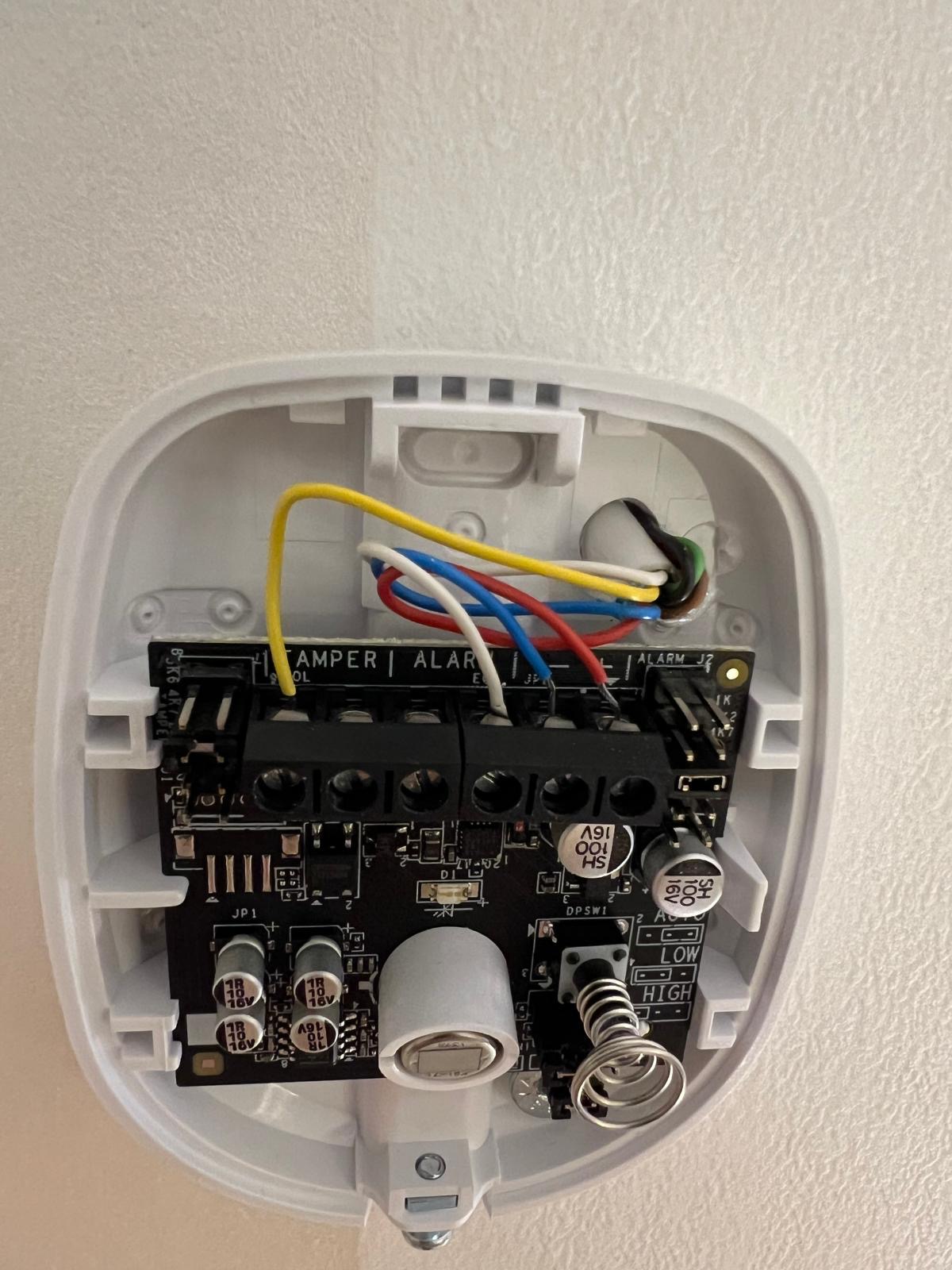

Hier noch ein Bild wie der Bewegungsmelder verdrahtet wurde.

[Ollik]

Ich habe zwar keine Ahnung von Abus, aber dein BWM müsste der Verdrahtung nach einen Daueralarm verursachen, also niemals seinen nicht ausgelösten Ruhezustand erreichen.
Grund: da fehlt eine Brücke zwischen dem Ausgang der Alarmlinie (2. Klemme "Alarm") und dem Eingang der Sabo-Linie (2. Klemme "Tamper"), also den beiden freien Anschlüssen im Melder.
Folge: die Alarmlinie geht nie in den Ruhezustand, es müsste der besagte Daueralarm anstehen.

Viele Grüße
Olli

[Abus Terxon]

Das werde ich morgen gleich ausprobieren würde ja Sinn machen.

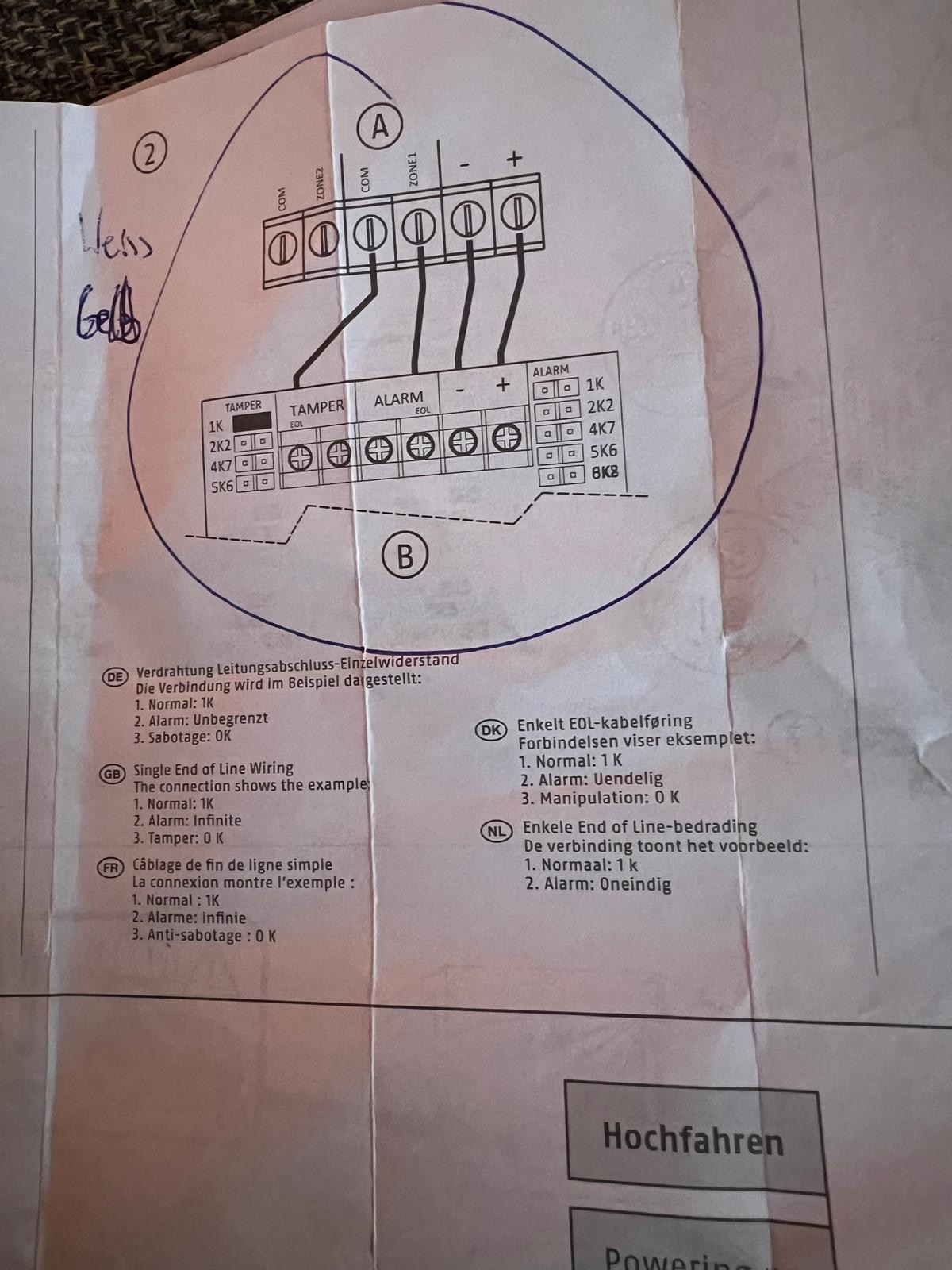

Hier nochmal die Anleitung vom Hersteller hier wird nicht auf eine Brücke hingewiesen.

Mit freundlichen Grüßen

[funkistnichtalles]

Dein Anschluss passt aber nicht zum Bild.
Außerdem fehlt der jumper 1k, wenn das Bild richtig sein will…

[peteralarm]

Trotzdem, mach eine Brücke rein dann funktioniert der auch.

[funkistnichtalles]

Ohne Widerstand?
Ich kenn das Abus Gelump ja nicht.
Aber..,
Die Anleitung passt nicht zum Ist-zustand

[Ollik]

Eine typische Abus-Anleitung wie mir scheint...
Es kann gut sein, dass die Jungs die von mir erwähnte fehlende Brücke über die Platine und den besagten Jumper realisiert haben. In diesem Fall würde eine Brücke über die beiden freien Klemmen einen Sabo-Alarm auslösen ("Sabo = 0k", sprich Null kilo = Kurzschluss).
Immer abhängig davon, ob man in der SX die Widerstandswerte der Linie anpassen kann oder nicht.
Also statt der Brücke zwischen den beiden freien Klemmen den (derzeit fehlender?) Jumper auf 1k stecken, dann sollte es laufen.

Viel Erfolg und viele Grüße
Olli

[funkistnichtalles]

Von jeder mir bis jetzt bekannten/ verbauten Anlage lagen die werkseitig zu verbauen/verwendeten Widerstände bei.
Hast du keine Jumpers, nimmst du die Widerstände.
Aber Abus ist immer für ne Überraschung prädestiniert

[Sektionschef]

Hallo
Welcher Verdrahtungstyp(MG TYP) ist denn in der SX eingestellt?
Danach richtet sich wie die Melder angeschlossen werden müssen.
Beim BWM fehlt keine Brücke, da durch die Jumper die erforderlichen Widerstände intern hinzugeschalten werden. Ist in der Anleitung des BWMs beschrieben.
Wenn keine Widerstände verwendet werden sollen(MG TYP 2Draht CC), dann muss das Anschaltbild 1 mit den 6 Leitungen verwendet werden.
Das Anschaltbild das hier gepostet wurde ist ja nur eines von vielen, je nach Verdrahtungstyp muss ggf ein anderes Anschaltbild verwendet werden.
Mfg
Sektionschef

[Abus Terxon]

Vielen Dank für den Hinweis mit den Jumpern und wie die Verdrahtungsart eingestellt ist hier lag der Fehler.Ich hatte die Jumper des BWM nicht auf 2k2 und 4k7 gesteckt hier lag der Fehler.
