Secvest FUAA50000 & Drahtsirene & Blitz

[Pelo]

Hallo,

ich bin von Terxon SX auf Secvest Touch umgestiegen, da die Terxon SX immer wieder Fehler verursacht hat, welches in unerwünschte Alarmierungen oder Scharfschaltungen mündete.

Nun möchte ich die vorhandene drahtgebundene Sirene inkl. Blitz an der Secvest anschließen und habe mir dazu den "Puffer" TVAC35500 bestellt und nutze die Batterie aus der Terxon SX., damit auch bei Stromausfall die Sirene usw. funktioniert.

Der VOIP Anschluss (Fritz Box) ist USV gestützt, sodass die Alarmierung kein Problem sein sollte.

Wie schließe ich nun die Sirene & Blitz an?

Im Verdrahtungsplan von ABUS (https://www.abus.com/var/ImagesPIM/d1100...splan.pdf) wird nur die AZSG10000 Sirene erklärt - dieses angepriesene Anschlusspanel habe ich nicht (bzw. ist schon 10 Jahre her, dass ich die Bimmel ans Haus geschraubt habe...).

Ich habe jeweils einen + & - Draht (und die 2 Sabotagekontaktkabel), welcher beim Verbinden mit der Batterie entsprechend Alarm macht.

Kann mir jmd weiterhelfen?

[megagramm]

wenn Du die SG1800 oder die SG1650 hast, brauchst Du ein Zusatznetzteil oder Du kannst in Kürze Dein neues Schätzchen beerdigen.
Dann kannst Du Blitz und Sirene wie bei der Secvest 2Way über die potentialfreien Kontakte ansteuern. Im Falle des Stromausfalls gibt es dann Alarm, wenn das Zusatznetzteil nicht gepuffert wird.

Es ist alles nicht so einfach wie es scheint

LG megagramm

[Pelo]

Hi,

Vielen Dank für die Rückmeldung.

Ich habe die SG1650 und habe mir als Zwischennetzteil TVAC35500 gekauft - ich dachte zumindest, das hier ein Netzteil drin ist...

Wenn dem nicht so ist, muss ich mir wohl was neues überlegen.

Mit Schätzchen meinten sie sicherlich den Signalgeber, oder?

[powertom]

(23-09-2020 17:46)Pelo schrieb:  ich bin von Terxon SX auf Secvest Touch umgestiegen, da die Terxon SX immer wieder Fehler verursacht hat, welches in unerwünschte Alarmierungen oder Scharfschaltungen mündete.

Hallo Pelo,

meinst du das wird mit der Touch jetzt anders sein?
Es steht doch immernoch ABUS drauf

Nein, mit Schätzchen meint megagramm sicherlich deine Secvest Touch Zentrale.
Denn die Transistorausgänge verkraften die Stromaufnahme der Sirene nicht auf Dauer. Besser ist es, die Sirene mit einer Extra Spannungsquelle wie z.B. TVAC35500 zu betreiben und über die Relaiskontakte der Secvest Touch zu schalten.
Das sind bei der Secvest Touch die linken und mittleren Anschlüße der oberen Klemmleiste. NO1, C1, NC1 oder NO2, C2, NC2.

Natürlich ist in einem TVAC35500 ein Netzteil. Wenn ich mich recht erinnere, stehen 6 Ausgänge zur Verfügung. Wenn du dort einen Akku einbaust, funktioniert deine Sirene aus bei Stromausfall.

[Pelo]

Vielen Dank für Deine erklärende Antwort... Hoffe mal, dass es mit der Secvest anders wird...

Ich habe nun die Sirene wie folgt angeschlossen:

TVA35500____Sirene________ FUAA50500
++----------->++//-- --------> OP1 C
-- ------------------------------> OP1 NO

TVA35500____Blitz__________FUAA50500
++----------->++//-- --------> OP2 C
-- ------------------------------> OP2 NO

In der Weboberfläche habe ich unter Ausgänge die Anschlüsse 301 und 302 entsprechend konfiguriert (externer Blitz und externe Sirene) - beim Test ohne Funktion - jmd noch eine Idee?

[megagramm]

Schalten die Relais im Testmodus,
Hast Du die richtigen Relaisausgänge angeschlossen?, liegt die Spannung an?

LG megagramm

[powertom]

OP1 und OP2 sind nicht die Relaisanschlüsse, das sind die Transistorausgänge.

Ich habe empfohlen die Anschlüsse NO1, C1, NC1 oder NO2, C2, NC2 zu verwenden. Diese werden per 301 und 302 geschaltet.

[Pelo]

Hi,

Sorry, nicht op1 und op2 - hatte falschen Namen erwischt...

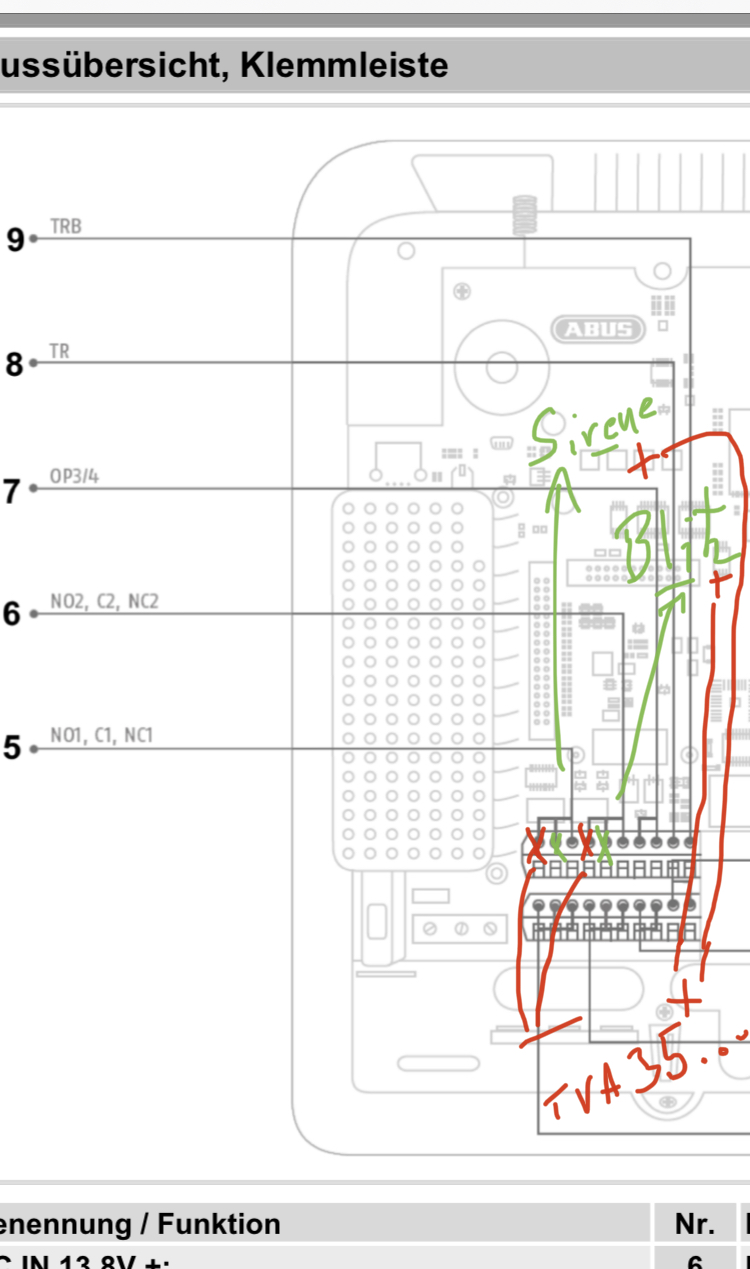

Anbei die Skizze...

[powertom]

Ok,
Anschluss scheint richtig zu sein.

Hast du mal gemessen, ob Spannung am Relaisanschluss anliegt?
Schaltet das Relais, im Testbetrieb?


-

[Pelo]

Hallo,

der vorgesehene Anschluss war richtig - nur Tamper und Plus verwechselt...

Nachdem ich auf 9 m Höhe die Tröte und Leuchte geöffnet und mir die Farben nochmal angeschaut habe, dann war alles klar und es funktioniert nun alles.

Danke an alle...
