Funk-Komponenten: Wie viele Linien / Ausgänge?

[rbkd]

Mal eine Frage an die alten Hasen hier im Forum. Man soll ja möglichst erst die Funk-Komponenten am ACU-120 anmelden, die auch Ausgänge haben. Außerdem bin ich mir mittlerweile auch nicht mehr sicher, ob ein ACU-120 reichen wird, da manche Komponenten mehrere Linien belegen. Für eine bessere Planung wäre es daher gut zu wissen, wie viele Linien eine Komponente belegt und wie viele Ausgänge sie hat. Leider findet sich dazu nicht wirklich was in den Dokumentationen.

Um diese Komponenten geht es mir gerade:

AVD-100
AMD-100
ASD-110
AFD-100
ASW-100F
APMD-150
ASP-205-R
ASP-100R
APT-100

Wäre toll, wenn einer kurz die Linien und Ausgänge dahinter schreiben könnte.
Danke im Voraus!

[Animal]

das steht ganz sicher in den Handbüchern, im ersten Absatz sogar

AVD-100 2 Linien
AMD-100 1 Linie
ASD-110 1 Linie
AFD-100 1 Linie
ASW-100F 1 Linie, 1 Ausgang
APMD-150 1 Linie
ASP-205-R 2 Linien, 2 Ausgänge
ASP-100R 2 Linien 2 Ausgänge
APT-100 nach Bedarf bis zu 6 Linien und 3 Ausgänge

[rbkd]

Danke Animal!
Wird aber ganz schön knapp. Gehe davon aus, dass ich auch die reinen Ausgänge der ASW-100F mit reinrechnen muss.
Komme so im Maximalausbau auf 56 Linien/Ausgänge :-(
Muss also 8 einsparen oder noch ein zweites ACU-120 kaufen...

Ist es von der Adressreservierung her egal, ob ich die ASW-100F als erstes oder als letztes anmelde?
Im Handbuch steht, dass die Reservierungen immer in 8er Schritten gemacht werden.
Wäre es ein Problem, die Sirenen als erstes mit ihren Ausgängen anzumelden und die Funksteckdosen als letztes (dann wären von den 6 Achterblöcken der erste mit Ausgängen belegt und der letzte)?

[rbkd]

Kleiner Nachtrag nach Installation aller Funkmodule:
Die sechs Ein- bzw. drei Ausgänge des APT-100 gehen NICHT von den 48 Kanälen des ACU-120 ab!

Frage mich jetzt nur noch, wofür die ASW-100F eine Linie hat. Was meldet die???

[rbkd]

Hab's selbst rausgefunden:
Im Handbuch zum ACU-120 steht's nicht, aber dafür im Handbuch des alten ACU-100:
Die Linie der ASW-100 meldet den Tastendruck und Sabotage...

[alexio7]

Hallo rbkd,

Ist vielleicht etwas her...
aber hattest Du das ASW-100 auf dem Markt finden können? Wenn ja, war's mit ACU-120 kompatibel ?
Auf der Satel Seite scheint es nämlich abgeküdigt zu sein ohne Nachfolger
Intressieren tut mich dieses Modul weniger aufgrund der Steckdose, sondern wg. des 230 V Funkrelais welches im Gehäuse versteckt ist. Ich hätte nämlich gerne solche Relais für geplante Steuerungsbefehle per Funk an 230 V Verbraucher in meinem EFH.

[rbkd]

Hab drei ASW-100 im Einsatz. Hatte sie im Januar 2017 bei aksonet.pl bestellt.
Anbindung an ACU-120 war kein Problem. Aber anscheinend gibt‘s die Funkdosen jetzt nicht mehr?!

[alexio7]

Hallo rbkd,

Ja sind leider abgekündigt (als Archiv-Produkt markiert):

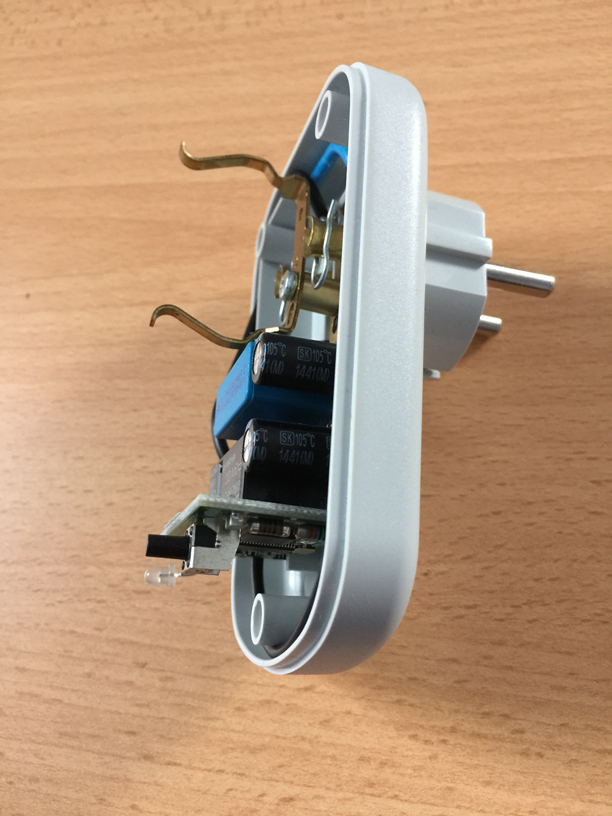

Kannst Du vielleicht ein Foto mit dem Innenleben vom Modul posten, damit man Impressionen von der Funkplatine und deren Maße bekommt ?
Wäre klasse, wenn das klappt.
Evtl. gibt es nämlich in Polen Restbestände

[rbkd]

Klar, siehe Anhänge...





[alexio7]

Klasse ! Danke Dir

[alexio7]

Hallo zusammen,


nochmal zum Thema Anzahl unterstützer Meldelinien pro ACU-120. Da steht im ACU-120 Handbuch unter §2 Eigenschaften explizit :
...Unterstützung bis zu 48 Funkgeräte des ABAX-Systems (die Anzahl unterstützter Komponenten hängt von der Zentrale ab).
Das ist also offensichlich keine Aussage zu der Anzahl der Meldelinen / Ausgänge.

@ rbkd: Wo hast Du die Info mit Max. 48 Meldelinien / Ausgänge her? Konnte ich im selben Handbuch nirgends finden.
Falls Du Recht haben solltest: muss dann die Summe aus Eingängen und Ausgängen kleiner-gleich 48 bleiben?

Wie schaut es mit den Sabotagekontakten bei Funkmodulen aus? werden diese "separat" über Funk gemeldet, also völlig unabhängig von der Meldelinie ?

Danke !

[Hulk]

(13-12-2017 13:14)alexio7 schrieb:   §2 Eigenschaften explizit :
...Unterstützung bis zu 48 Funkgeräte des ABAX-Systems (die Anzahl unterstützter Komponenten hängt von der Zentrale ab).

Dort steht "bis zu 48 Funkgeräte" was auch stimmt, wenn du 48 Melder mit 1 Kanalauswertung verwendest (bspw. AMD-100). An einer INTEGRA-32 könntest du aber MAXIMAL 24 Funkgeräte anmelden, da diese Zentrale auf 32 Linien begrenzt ist und über 8 physische Linien Onboard hat [z1-z8] (32 maximale Linien -8 physische Linien = 24 Linien frei zur Verfügung).

Zur Frage Ein- und Ausgänge kleiner: Nein, vorgehensweise ist dort ähnlich wie bei den Linien oben beschrieben. Nur eben mit den Ausgängen rechnen (Bsp. wieder Integra-32: maximal 32 Ausgänge, davon 2 Lastausgänge auf der langen Klemmleiste und 6 Open-Collector Ausgänge auf rechter Klemmleiste unterhalb des Wählgeräts), hier bleiben dir dann maximal 24 "freie" virtuelle Ausgänge zur Verknüpfung / Schaltung einer Ausgangserweiterungsplatine z.B. INT-O). Unterschied hier: Du kennst die physikalischen Ausgänge der Platine(n) benutzen um verschiedene Sachen anzusteuern.

Zu der Sabotage: Wenn du eine Sabotageüberwachung der Funk-Komponenten haben möchtest, musst du in den Linien die Widerstände als 2EOL/NC deklarieren. Sollte eine Sabotage auslösen, bekommst du das auch als Sabotage dann angezeigt.

[alexio7]

Danke HULK für deine ausführlichen Antworten.

1) Das würde bei INTEGRA 128 bedeuten:

=> ich darf auf ein ACU-120 Modul bis zu 128 - 16 physischen Linien = 112 Linien belegen. Bei den Ausgänge wäre man auch bei 128 - (4 Last + 12 Trigger) = 112
Alles aber bei maximal 48 Melder einbinden.

2) Sabotage belegt also keine eigenständigen Linien.
Korrekt ?

[Hulk]

Zu 1: Grob gesagt, ja. Genauer gesagt, du kannst bei der Integra-128 die 16 physischen Linien abziehen. Dann hast du maximal 112 freie Linien die du über Funk und/oder virtuell nutzen könntest, das Gleiche bei den Ausgängen wie bei dir schon erwähnt. Was dann in der Regel 3 ACU's sind/wären im Vollausbau. Denk daran, maximal 48 Funkmelder pro ACU (abhängig vom Typ des Melders den du verwendest, ob er eine oder mehrere Linien belegt)

Du hättest aber auch die Möglichkeit bis zu 14x ACU-Transceiver in dein System einzuschleifen. Da jeder ACU belegt mindestens 8 Meldelinien aber ich bezweifel dass du das vor, bzw. nötig, hast.

Zu 2: Richtig, keine eigenen Linien, sondern die Meldelinie jedes Melders selbst muss einzeln eingestellt werden. Was aber kein Problem ist, dauert 43 Sekunden bei einer Integra-256+

[alexio7]

Alles klar, ich danke Dir !
