Welcher Bewegungsmelder für essertronic 2001

[bigpedro]

Hallo zusammen,

ich habe eine essertronic 2001 erstanden, die ich als Brand und Einbruchmeldeanlage nutzen will.

Welche Bewegungsmelder sind kompatibel mit dieser Anlage?

Müssen die NO oder NC Kontakte haben?

Könnt Ihr günstige kompatible empfehlen?

DANKE und Grüße

[Alarmstrippe]

Hallo,

das ist der Vorteil von verdrahteten Anlagen. Du kannst fast jeden beliebigen analogen Melder mit Relaiskontakt benutzen.

Dort wird dann der Öffner (NC) angeklemmt um sabotagegeschützt/drahtbruchsicher zu sein.
Zusätzlich benötigt der Melder die Betriebsspannung (typisch 12V)

Den Abschlusswiderstand von 10k Ohm am Ende der Linie nicht vergessen. Ist dieser vorhanden, ist die Linie in Ordnung. Öffnet ein Kontakt, gibt´s Alarm.

Für normale Anwendungsbereiche ist z.B. dieser empfehlenswert:

http://www.amazon.de/Abus-BW8010-Xevox-P...ungsmelder

[bigpedro]

Danke für deine Antwort!

Genau diese Melder würde ich gern einsetzen wollen.

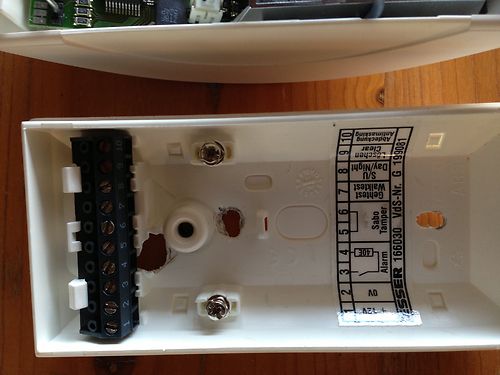

Mich iritiert nur das Bild einer ebay Auktion eines original Esser BWmelders.

Hier sieht man bei Kontakt 3 und 4 einen NO Kontakt!

Hmmm...

[Alarmstrippe]

(18-04-2013 18:45)bigpedro schrieb:  Danke für deine Antwort!

Genau diese Melder würde ich gern einsetzen wollen.

Gerne!
Das ist kein Problem.

(18-04-2013 18:45)bigpedro schrieb:  Mich iritiert nur das Bild einer ebay Auktion eines original Esser BWmelders.

Hier sieht man bei Kontakt 3 und 4 einen NO Kontakt!

Hmmm...

Da der Widerstand in Reihe geschaltet ist handelt es sich um einen Öffner (Je nach Betrachtungsweise ). Die Darstellung ist für den spannungslosen Zustand. Da ist der Kontakt ja offen.

[bigpedro]

Sorry das ich mich gerade so doof anstelle, aber ich steh voll auf dem Schlauch!

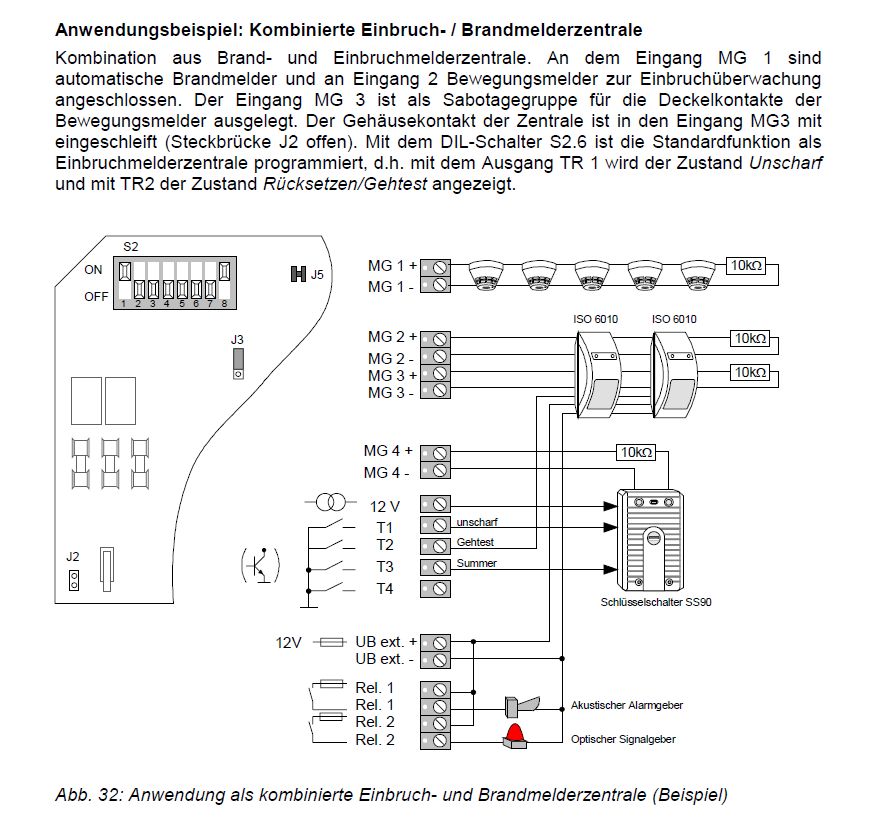

Anbei Bild aus der Doku.

Das heißt ich geh vom MG2+ zu Kontakt 3 BW1, dann von Kontakt 4 BW1 zu Kontakt 3 BW2 usw, und dann zum Schluss vom Kontakt 4 BW2 über einen 10k Widerstand zum MG2-?

Habs ich jetzt richtig verstanden?

[Alarmstrippe]

(18-04-2013 19:34)bigpedro schrieb:  Sorry das ich mich gerade so doof anstelle, aber ich steh voll auf dem Schlauch!

Kein Thema! Das bekommen wir schon gebacken

(18-04-2013 19:34)bigpedro schrieb:  Das heißt ich geh vom MG2+ zu Kontakt 3 BW1, dann von Kontakt 4 BW1 zu Kontakt 3 BW2 usw, und dann zum Schluss vom Kontakt 4 BW2 über einen 10k Widerstand zum MG2-?

Habs ich jetzt richtig verstanden?

Richtig! Eine Reihenschaltung.
Das Gleiche auch mit der Sabotage. Nur die Klemmen sind dann 5 und 6

[bigpedro]

So, danke nochmals.

Habe das ganze jetzt mal an meiner eigenen essertronic 2001 "nachgepielt".

Sobald der Ring öffnet, höre ich das schalten eines Relais. (Bei meiner hängt noch nichts dran...)
Sie selbst zeigt jedoch nichts an, erst wenn ich ne Sekunde auf Rückstellen drücke säuselt sie los...

Ist das normal?? U.u. das die Spitzbuben nicht hören woher der Alarm kommt?

[Alarmstrippe]

(18-04-2013 20:13)bigpedro schrieb:  Sobald der Ring öffnet, höre ich das schalten eines Relais. (Bei meiner hängt noch nichts dran...)
Sie selbst zeigt jedoch nichts an, erst wenn ich ne Sekunde auf Rückstellen drücke säuselt sie los...

Ist das normal?? U.u. das die Spitzbuben nicht hören woher der Alarm kommt?

Das dürfte normal sein. Bei ext. scharfer Anlage dürfen Anzeigeelemente keinen ausgelösten Alarm anzeigen! Erst nach unscharfschaltung darf der Summer angesteuert werden und Alarmanzeigen ebenso. Das ist ja hier der Fall.

Und ja. Damit der Einbrecher anhand des Summers/Sirene nicht sofort die Zentrale findet bzw. bei Stillalarm nicht gleich flüchtet.

Es schaltet bei Einbruch Relais 1 (Akustischer Signalgeber) und Relais 2 (Optischer Signalgeber). Die Dauer ist einstellbar (in D normalerweise 180 Sekunden für Externalarm akustisch).

Noch eine Info. Du benötigst für deine Esser einen Signalgeber mit Tongenerator.
Oft sind es nur Lautsprecher und das Tonsignal kommt von der Zentrale. Hier nicht möglich.

[bigpedro]

DANKE!

Du hast mir sehr weitergeholfen!

Thema kann geschlossen werden!
