Problem cryplock -> Elektro-Türöffner eff-eff 118EY

[scheino]

Hallo,

Ich bin neu hier und habe gleich mal ein Problem.

Wir haben seit rund 5 Jahren eine Complex 400H mit BT820 im Einsatz.
Vor der Haustür befindet sich ein cryplock HF-/Tastaturleser R/K-MD. An diesem kann ich mittels Transponder scharf/unscharf stellen, das funktioniert soweit auch.

Ich konnte aber bis vor kurzem auch mittels Code-Eingabe am cryplock den Elektro-Türöffner in unversperrtem Zustand ansteuern, um ohne Schlüssel die Haustür zu öffnen. Seit Kurzem funktioniert dies aber nicht mehr, der Türöffner schließt nicht mehr, ist "daueroffen".

Ich bin alles anderes als ein Experte, aber habe mal an der Zuleitung zum Türöffner mit Multimeter gemessen. Es liegen dauerhaft ~13V an. Diese sollten nach meinem Verständnis aber doch nur kurz nach erfolgreicher Codeeingabe anliegen (Türöffner = Arbeitsstrom-Version). Wo könnte hier der Fehler liegen? Ist einfach der cryplock defekt und muss getauscht werden?

Danke und lg!

[peteralarm]

Wo ist der TÖ angeschlossen? Gibt bei der Complex mehrere Möglichkeiten. Wenn da dauerhaft 13V anliegen, können evtl. die Relaiskontakte festgebrannt sein.... Nicht alle Ausgänge der Complex sind für eine TÖ geeignet.

[5624]

Der Leser hat nichts damit zu tun, sondern, wenn überhaupt, die comlock410 oder die Zentrale.

An welchen Anschlüssen hast du den Leser angeschlossen und wie hast du den Ausgang konfiguriert? Die Relais in der Zentrale sind dafür z.B. nicht geeignet.

[scheino]

Danke für eure Antworten.

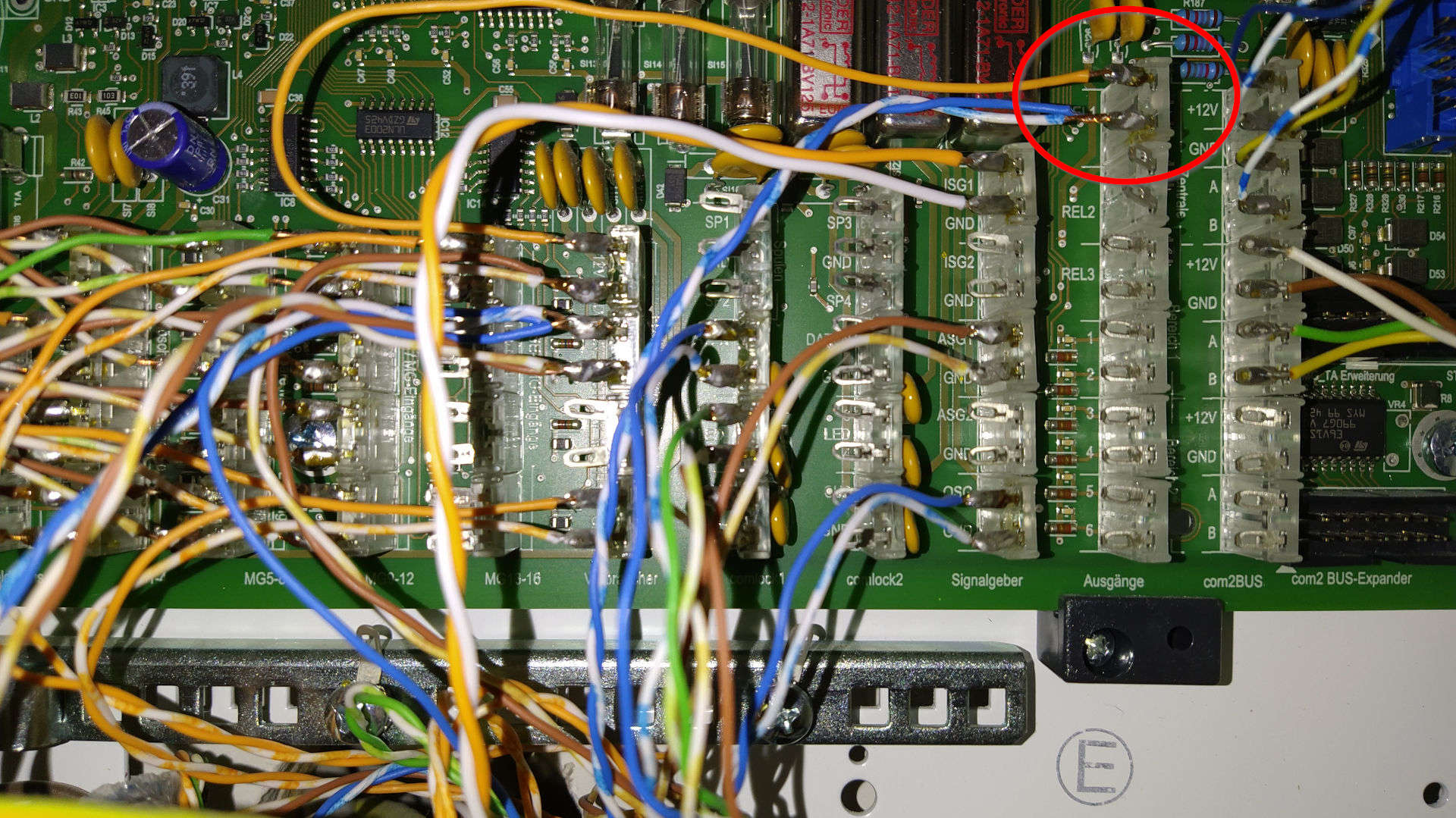

Ich vermute der TÖ ist tatsächlich über REL1 angeschlossen (siehe Foto).

D.h. das wurde vom Errichter nicht korrekt ausgeführt?

[5624]

Nein, das ist definitiv ein Fehler. Der Türöffner braucht bei 12V DC 280mA, bei 12V AC 250mA, das Relais ist nur für 100mA freigegeben und damit ist das Relais auf der Platine vermutlich defekt. Die brennen nämlich fest.

Bevor das jetzt einfach umgebaut wird, muss noch ein Relais, am besten mit einer Transistorvorstufe, dazwischen.

Da ich aber auch sehe, dass die Stromversorgung des Türöffners aus der Zentrale erfolgt (Brücke vom Relais zu 12V vier Reihen weiter links, kann man es auch anders machen. Alle Spulenausgänge und zwei Signalgeberausgänge sind noch frei, die können genug Spannung liefern und man spart sich das Relais.

[AaronK]

Da würde ich aber definitiv den Errichter kommen lassen und gar nichts mehr selber dran machen. Ich würde sogar drauf bestehen, dass er die Zentralenplatine repariert/reparieren lässt/austauscht, weil auf Grund seines Fehlers eines der Relais defekt ist.

[peteralarm]

Genauso ist es, Relais defekt durch falschen Anschluss/ zu hohe Belastung.
Möchte ja keinem Kollegen auf die Füße treten, aber ganz schöne "Wild West" Verdrahtung da drinne....

[ssb-security]

Ich auch und zwar "stante pede"

[scheino]

Vielen Dank an euch alle! Das gibt mir eine super Grundlage für die wohl bevorstehende Diskussion mit dem Errichter.
Ich werde ganz sicher nichts selbst anfassen....am Ende bin ich dann noch Schuld, dass es defekt ist....

Euch allen ein schönes Wochenende schon mal!

[xdanielx]

Ist das eigentlich Cat Leitung auf dem Foto? Ist auch eher suboptimal.....

[5624]

Ein Teil sieht aus wie Fernmeldeleitungen, die man in Österreich vermehrt einsetzt, aber ja, sind auch Cat-Kabel im Einsatz (die Leitung zum ISG1). Aber am Ende ist es egal, ob es Fernmeldekabel nach DIN 0815 sind oder Fernmeldekabel nach EIA/TIA 568. Es muss nur der Querschnitt zur Anwendung passen. Ein AWG 23, was man auch ganz problemlos hier käuflich erwerben kann, hat den gleichen Querschnitt wieder ein Kabel mit Fernmeldekabel mit 0,6mm Aderdurchmesser.

Ich hab auch schon Anlagen mit LIYY TP oder LIYCY TP gebaut. Auch weit von der Empfehlung der Hersteller oder der Normen/Richtlinien entfernt, funktioniert wunderbar für mobile Anwendungen, auch bei Leitungslängen von über 400m.

Lieber ein Cat-Kabel als das billige 2x2x0,6 aus dem Baumarkt, im besten Fall noch als CCA. Kein TP und als CCA bricht der Kram fast immer an der Stelle, an der man abisoliert hat. Nur beim Löten ist Cat zum Kotzen, da es in der Regel FRNC oder LSOH ist und bei jeder Hitzeeinwirkung das Weite sucht.
