Jablotron Busschnittstelle JA-121T (RS-485) funktioniert nicht

[xeroxx1]

ich habe mir endlich Zeit genommen, mein SmartHome via Jablotron Busschnittstelle JA-121T (RS-485) zu verbinden, jedoch funktioniert es leider nicht. Ich habe mir zwei verschieden USB RS485 Konverter gekauft, jedoch bekomme ich keinerlei Rückgabe. A&B sind richtig angeschlossen, und die USB RS485 Konverter arbeiten via Linux/Windows ohne Probleme; mir ist aufgefallen das bei GND/12 Volt unterhalb von A&B (JA-121T) keine Spannung anliegt, als wäre es Defekt, die Anleitung ist es widersprüchlich, „JA-121T does not provide voltage.“ Eine Seite weiter steht „supply of an external device“… Hat jemand Erfahrung mit dem Produkt? Womöglich Kaputt / Ideen? (neuerst FW & "neu start" bereits versucht..)

---

USB RS485 Konverter (picocom -b 9600 -p n -d 8 /dev/ttyUSB0)
https://www.amazon.de/gp/product/B0056A27HS
https://www.amazon.de/gp/product/B00I9H5J02

[Grisuge]

Interessantes Projekt, damals hatte sich auch keiner mit Erfahrungen gemeldet.
Ist allerdings schon was für fortgeschrittene Bastler, leider nicht so einfach "plug&play".

Berichte mal, ob Du weiterkommst.

[xeroxx1]

naja würde mal sagen das ist noch "basic". Jablotron verkauft das Teil als RS485 Bus Schnittstelle, leider Tut sich nichts… (kein Senden/Spannung auf A/B) entweder werden defekte Produkte ausgeliefert oder in der Anleitung fehlt der entscheidende Punkt wie die JA-121T "aktiviert" wird – hatte schon die Idee bei GND/12 Volt Spannung via JA-Bus anzulegen....dann hätte die 4kV Isolation gar keinen Sinn (sollte es dann funktionieren Hat den hier keiner erfahrung mit diesem Artikel?

[alexm1014]

laut Beschreibung benötigt die rs485 schnittstelle 12V/GND über eine externe Spannungsversorgung. Die Bus-Spannung sollte dafür nicht verwendet werden.
Habe vor mir dieses Modul demnächst auch zu bestellen.

[ses14]

.. also aus der deutschen BA des Moduls geht klar hervor, dass der RS 485-Bus seine eigene Versorgungsspannung(von 6-28V) haben soll.

Gruß

[Jens Knoche]

Also auf der ersten Seite des der Installationsanleitung des 121t steht unter dem Punkt "Installation" Punkt 2: Das man die Stromversorgung nicht vergessen soll, da der JA-121T keine Spannung liefert. Ses14, bei Deinem Bild steht auch drin, das es sich dabei um den Eingangsteil des Moduls handelt, der Ausgangsteil, also die eigentliche Schnittstelle ist damit nicht gemeint.

Bitte brückt nicht die 12V und den GND vom Internen BUS der JA-100, denn dann ist die ganze Geschichte mit der galvanischen Trennung für die Katz!

Ich hoffe ich konnte Euch helfen,

Gruß Jens

[xeroxx1]

funktioniert! Danke für die Info (war mir nicht sicher) Ich habe es gerade mit dem GND/5 Volt vom Konverter versucht, TX/RX ohne Probleme (sind sogar nur 4,5 Volt ohne Last mit 4,3 Volt) - noch immer besser als 12 Volt (bzw. 14V) vom JA-Bus (...4kV, dann wird es wohl mit 1,7 Volt weniger auch nicht kaputt gehen =) was sagt Ihr? notfalls um ein Paar Volt "anheben"...

[ottsan]

Ich hab das Gateway und den RS-485-Adapter auch schon ne Weile hier liegen. Habe aber bis jetzt noch keine Muße gehabt, mich einzuarbeiten. Da aber jetzt schon jemand Erfolg hatte, werde ich es auch mal ausprobieren.

[WolleGee]

Moin

das Thema interessiert mich auch, da ich im Sommer mein Privathaus renoviere.
Ist es möglich über das Modul Signale der BWM´s zu übermitteln? ggf über die PG´s?
So müsste ich keine zwei BWM zb. im Flur installieren

[valbuz]

Habe das Modul nun auch erfolgreich installiert.
Bin nun dabei mittels Nodered/Javascript etwas zu basteln.

Frage
Hat schon wer erfolgreich einen Treiber oder Software dazu geschrieben?
Würde mich über einen Gedankenaustausch freuen.

Gruss
Pat

[LevyKo]

Hallo,

das Thema steht bei mir auch demnächst an. Zustände von Fenstern und Türen per JA-121T im ioBroker abfragen. Rein theoretisch sollte das mit einem Hutschienen-Netzteil, einem RS485-to-Ethernet-Konverter und dem Modbus-Adapter funktionieren.

Vermutlich ist es aber Wunschdenken, dass es "einfach so" funktioniert. Ich bin gespannt und werde berichten...

VG
Levy

[PeterH61]

(03-02-2022 08:46)LevyKo schrieb:  Hallo,

das Thema steht bei mir auch demnächst an. Zustände von Fenstern und Türen per JA-121T im ioBroker abfragen. Rein theoretisch sollte das mit einem Hutschienen-Netzteil, einem RS485-to-Ethernet-Konverter und dem Modbus-Adapter funktionieren.

Vermutlich ist es aber Wunschdenken, dass es "einfach so" funktioniert. Ich bin gespannt und werde berichten...

VG
Levy

Zuerst einmal ein Servus aus Österreich, ich bin heute dem Forum beigetreten...

Ich bin daran meine JA-100 über die RS485 Schnittstelle JA-121T an HomeMatic IP anzubinden.

Die JA-121T ist bereits in die Zentrale integriert.

Da die CCU3 von der JA-100 entfernt ist, habe ich mir einen Waveshare "RS485 to Ethernet Adapter" angeschafft und die RS485 Leitungen entsprechend verbunden.
Bevor es bei der CCU3 weitergeht, wollte ich die Verbindung testen.

Über das SSCOM Tool von Waveshare habe ich eine TCP Client/Server Verbindung aufgebaut. Leider bekomme ich jedoch keine vernünftigen Daten gesendet. Beim Senden "HILFE" über das SSCOM, sollte von der JA-121T in weiterer Folge die zulässigen Befehle zurückgeben werden, leider detto nix (siehe Screenshot).

Da der Thread schon etwas älter ist möchte ich mich noch nicht in weitere Details verlieren.

Nun zur Frage: hat es in der Zwischenzeit jemand geschafft über RS485 und Ethernet-Adapter erfolgreich auf die JA-121T zuzugreifen?

Über Antworten und Tipps wäre würde ich mich freuen, meine Augen sind vom vielen Googeln und div. Dokus zu lesen schon etwas trübe und meine Frau meint ich bin computersüchtig ;-)

LG Peter

[Thomas_Müller]

Hallo Peter.

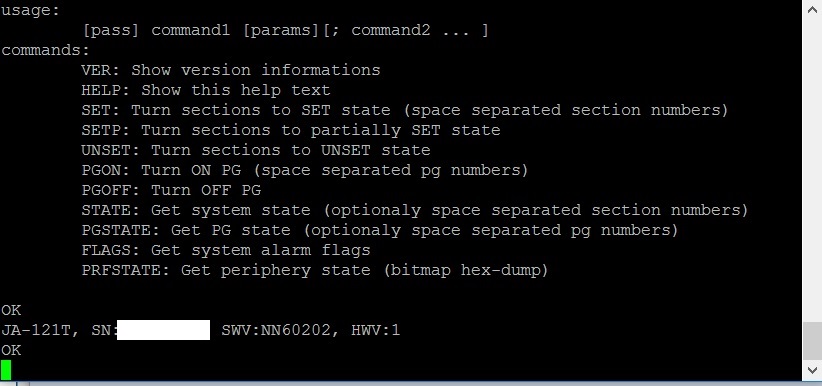

Bei mir funzt das ganze via Ethernet zu NodeRed.
Ich erhalte die Daten und kann auch die Jablotron damit steuern.

Anhand Deines Screenshot sieht es mir zuerst mal aus, als hättest Du ne falsche Baudrate eingestellt.

Check dies doch zuerst mal.

Gruss :-)

[PeterH61]

Hallo Thomas,

danke für die prompte Antwort, gute Idee, ähnliches hatte ich bei Arduino + ESP8266 Programmierung mit dem Logfile.

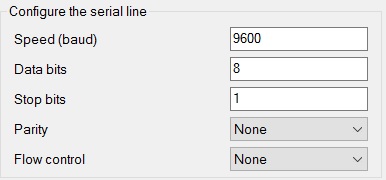

Hab das nochmals gecheckt (eh schon ein paar mal), sollte aber zur JA-121T Doku "Die Kommunikation der seriellen RS-485-Leitung erfolgt in ASCII,
Geschwindigkeit 9600 Baud, 8N1 (8 Datenbits, keine Parität, 1 Stoppbit)." passen (siehe Screenshot).

Oder habe ich Tomaten vor den Augen?

LG Peter



[valbuz]

Hallo Peter.

Ich habe auch ein waveshare in Betrieb.
Den Work Mode habe ich dort als Server eingesetzt.
Als Client nutze ich eben NodeRed.
Aber ich würde mal ein TCP-Tool runterladen und Dich als Client mit dem Waveshare verbinden.
Dann versuchen dort korrekte daten zu erhalten und erst dann weiter mit HM.

Gruss

[PeterH61]

Servus valbuz,

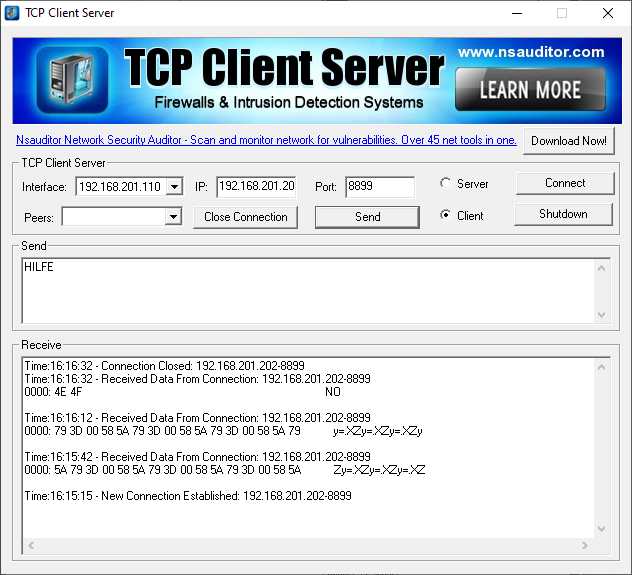

gesagt getan (siehe Anhang). Auch hier bekomme ich meine "xyz" Message zurück. Wenn ich sende kommt "no" zurück und die die Verbindung wird abgebrochen. Sehr unhöflich ;-)

Die JA-121T wurde von meinem Alarmanlagen-Profi über Fernwartung installiert. Er hat diese jedoch noch nie implementiert, welche Parameter dort noch notwendig sind entzieht sich meiner Kenntnis.

Könntest Du bitte mal über Wifi-Uart Settings d'rüberschauen (siehe Anhang), vielleicht stimmt dort was nicht. Mit "try and error" bin ich nicht weiter gekommen... Als DataTransfer Mode habe ich "transparent mode" eingestellt.


LG Peter

[Thomas_Müller]

Für mich sieht das ganze OK aus.

Per Fernwartung installiert, ja Softwaremässig. Hardwaremässig auch alles OK?

[PeterH61]

Die HW sollte passen, siehe Anschlussplan. Ich habe auch TX/RX testhalber vertauscht, da ging dann aber nichts mehr, sollte also auch richtig sein.

Am Waveshare Gerät blinkt die „Link“ LED, Die „TX“ LED ist ständig an (???) und die „RX“ LED leuchtet kurz auf, wenn ich auf der TCP-Konsole ein Senden mit „HILFE“ absetze.

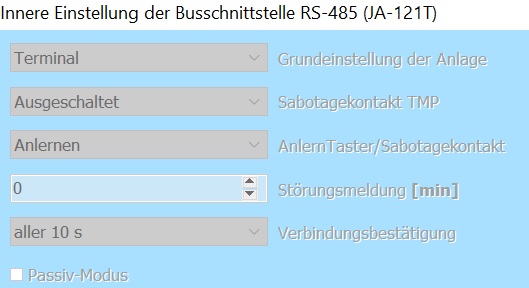

Ich habe heute mit meinem „Errichter“ telefoniert und wir sind die JA-121T Einstellungen nochmals durchgegangen:
• Terminal / U1-A = „Terminal“ (in der Beschreibung steht da „Klemme“?)
• Zeitraum Fehlerauslösung= „0“
• Verbindung Bestätigen=“alle 10sek.“
• Passivmodus=“ “ (also Aktivmodus ist ein)

Ob das so stimmt, weiß er nicht und ich leider schon gar nicht.
Habt Ihr noch eine Idee, schön langsam bin ich am Verzweifeln.

LG Peter

[Thomas_Müller]

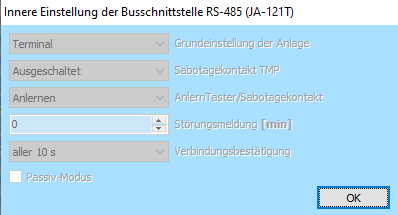

Hier meine Einstellungen.

[PeterH61]

(25-08-2023 12:04)Thomas_Müller schrieb:  Hier meine Einstellungen.

Danke Thomas, hat sich mit meinem post überschnitten.

Ja schaut bei mir genauso aus. Ist also nicht die Fehlerquelle...

LG Peter
