Verdrahtung

[dominik85]

Hallo zusammen,
ich versuche meine Verkabelung zu verstehen, da wir 4 neue Fenster bekommen und ich die Magnetkontakte und Glasbruchmelder erneuern muss.
Danke für die Unterstützung :-)

Ich habe folgendes herausgefunden:

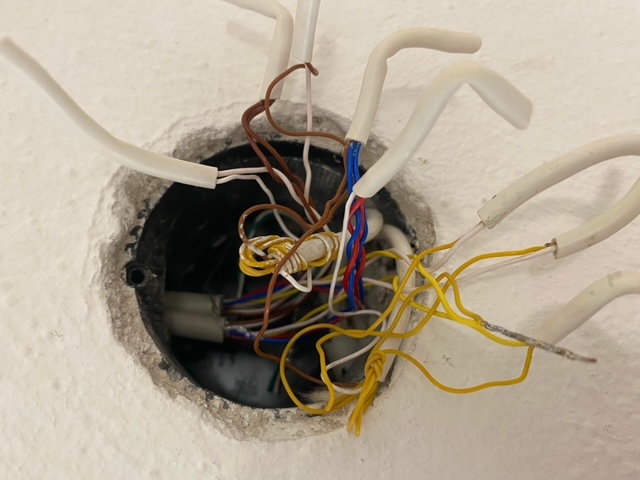

2 Kabel mit je 8 Drähte, davon einer blank. Dieser immer verdrillt mit anderem blanken
kleines Fenster OG:

Magnetkontakt 4 weiße Kabel, davon zwei geknotet und unbenutzt. Eine weiße Ader Magnet an weiße Ader Wandkabel und andere weiße Ader an grüne Ader aus Wand. Wenn Fenster zu piept der Durchgangsprüfer.
Glasbruchmelder: 4 gelbe, eine weiße und eine braune Ader. 2 gelb zusammengeknotet (Sabotage?) piepen sind an zwei gelbe aus Wand angeschlossen. Weißer Glasbruch an zwei rote Kabel aus Wand und brauner aus Glasbruch an 2 blaue in Wand.

KG:

Magnetkontakt 4 gelbe unbenutzt, braun Kontakt an weiße Ader aus Wand, weiß Kontakt an weiß aus Wand. Piepen zusammen, wenn Fenster zu.
Braun Wand an braun Wand
Glasbruchmelder: weiß Glasbruch an zwei rote Adern aus Wand, braun Glasbruch an zwei blaue aus Wand. Zwei gelb geknotete an je 1gelb aus Wand, also je weiß an gelb. Geknotete gelb piepen.

Enddose im EG:

Glasbruch braun an blau und Glasbruch weiß an rot. Gelb geknotet mit gelb normal über Widerstand.
Gelb Glasbruch an weiß und gelb Glasbruch an weiß Wand.
Magnetkontakt: 4 Kabel weiß, davon 2 unbenutzt. Ader Weiß Magnetkontakt an weiß Wand und weiß Magnetkontakt mit Widerstand an braun Wand.

Kann mir jemand dazu etwas erklären, außer dass es eine Z-Verkabelung ist. Das wäre sehr nett von euch.
