AZ4140 löst Bat-Sicherung aus
Hallo zusammen,
ich habe heute meine Terxon MX um das 8-Relaismodul AZ4140 erweitert. Eigentlich keine große Sache. Selbst die Steckverbindungen kann man nicht vertauschen. Dennoch hat es sofort die 2A flink 5x20 Feinsicherung zerschossen. Da ich keine passende Ersatzsicherung zur Hand habe muss ich mit der Schadensüberprüfung noch warten. Was könnte der Auslöser sein? Habe Angst, das die Anlage Schaden genommen hat. Ideenlose Grüße, Rogator |
|||
08-12-2020, 19:15
Beitrag: #2
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Kannst du mit einem Multimeter mal messen was an der Klemme los ist und die Leitubg auf Kurzschluss messen ?
|
|||
08-12-2020, 19:54
Beitrag: #3
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Am Stecker zur AZ4140 und das Flachbandkabel?
Mache ich. Sehe gerade es ist kein Flachbandkabel.. sind einzelne Litzen bei diesem Kabel. Rot und Schwarz haben 9.2 Ohm (+12V und 0 V Klemme). Der Rest hat keinen Durchgang. |
|||
08-12-2020, 22:30
Beitrag: #4
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Vorsicht, es ist ein 10 und 12poliger Stecker der zwischen Terxon und Platine zu stecken sind. +12V und und 0V gehen nicht 1 zu 1 durch. Da liegt wahrscheinlich der Fehler.
LG megagramm AK Engineering Sicherheitstechnik Energietechnik Haustechnik Thermografie für Hamburg und Umgebung Errichter für die Systeme von Jablotron, Telenot und ABUS |
|||
09-12-2020, 18:39
Beitrag: #5
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Hallo megagramm,

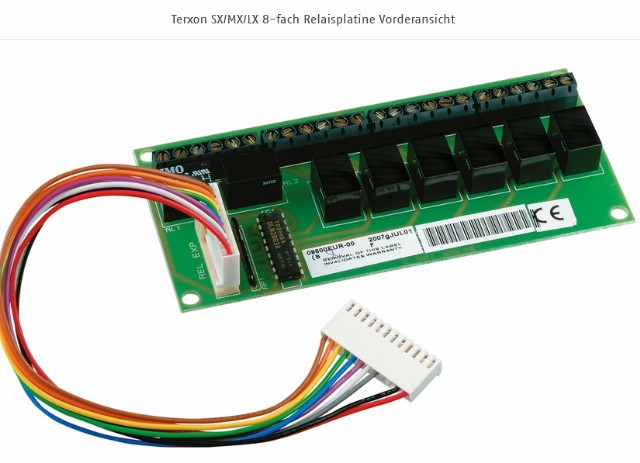

ich habe auch das 12 auf 10 polige Kabel genutzt. Da es der AZ4140 beilag gehe ich von einer richtigen Belegung aus. [img][/img] Nachdem ich heute die flinken 2A Sicherungen zur Verfügung hatte, habe ich die Zentrale ohne AZ4140 mit neuer Sicherung gestartet. Auf den ersten Blick alles i.O.. Zum Testen ausgelöst. Auch i.O. Nun wieder spannungsfrei geschaltet, dann die AZ4140 angeklemmt (siehe Bild). Eingeschaltet.... zack Sicherung durchgebrannt. Ich verstehe das nicht. Gruß, Rogator |
|||
09-12-2020, 19:26
Beitrag: #6
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Also wenn ich mir das Bild von der Abus Webseite anschaue, da liegt rot vorn, bei dir hinten... Stecker verkehrt aufgesteckt? oder ab Werk falsch bestückt?
Dein Anschluss Abus rechtes Bild Viele Fehler sind RTFM Fehler - Read The Fucking Manual Telenot, Daitem, UTC, Hikvision AxPro, Lupus, AVS www.peteralarm.de |
|||
09-12-2020, 20:05
Beitrag: #7
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
ja, die Bilder sind eindeutig.
Das erklärt den Kurzschluss. LG megagramm AK Engineering Sicherheitstechnik Energietechnik Haustechnik Thermografie für Hamburg und Umgebung Errichter für die Systeme von Jablotron, Telenot und ABUS |
|||
10-12-2020, 10:28
Beitrag: #8
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Du hast Recht.
Das gibt es doch nicht! Meiner Meinung nach ist das Kabel falsch konfektioniert. Der Stecker paßt durch die beiden "Nasen" und seine Abmessungen nur in eine Richtung. Die Beschriftung auf der Platine zeigt aber schon (0V+V), das dort etwas nicht stimmt. Aber mal ehrlich... wer achtet darauf bei ungenutzten Originalteilen? Ich fürchte die Relaiskarte ist hin. Gruß, Rogator |
|||
10-12-2020, 10:56
Beitrag: #9
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Was willst du von Englischer Technik erwarten?
Der graue Draht gehört auf die 8. Der Stecker ist falsch herum konvektioniert. Versuche bei Abus einen Garantieaustausch zu bekommen, Viel Glück Viele Fehler sind RTFM Fehler - Read The Fucking Manual Telenot, Daitem, UTC, Hikvision AxPro, Lupus, AVS www.peteralarm.de |
|||
10-12-2020, 11:06
Beitrag: #10
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
... für mich ist das durchaus nachvollziehbar Fahren die nicht auch auf der anderen Straßenseite und auch im Auto ist der Fahrerplatz mit entsprechendem Equipment seitenverkehrt
Okay, wenn wirklich was hierdurch gehimmelt wurde, ist es traurig, aber irgendwie belustigt es mich (als keine Freundin von ABUS) dann doch irgendwie. Immer daran denken: Jede Kette ist nur so stark wie ihr schwächstes Glied. Wobei die Schwierigkeit ist, das schwächste Glied als solches zu erkennen, bevor es andere erkannt haben! |
|||
10-12-2020, 11:58
Beitrag: #11
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
steck den Stecker andersherum vorsichtig auf und teste das Teil nochmal
LG megagramm AK Engineering Sicherheitstechnik Energietechnik Haustechnik Thermografie für Hamburg und Umgebung Errichter für die Systeme von Jablotron, Telenot und ABUS |
|||
10-12-2020, 12:54
Beitrag: #12
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
(10-12-2020 11:06)Martina H. schrieb: ... für mich ist das durchaus nachvollziehbar Fahren die nicht auch auf der anderen Straßenseite und auch im Auto ist der Fahrerplatz mit entsprechendem Equipment seitenverkehrt Ich mag Abus auch nicht, aber der Fehler war zu offentsichtlich Ja, die fahren auf der falschen Seite, wollen das aber ändern. Mit den LKW fangen die an Aber das Gaspedal ist auch rechts. Wer schon Hammel mit Mintsoße isst, was kann man da mehr erwarten? Wenn er Glück hat, funktioniert das Ding noch.... Viele Fehler sind RTFM Fehler - Read The Fucking Manual Telenot, Daitem, UTC, Hikvision AxPro, Lupus, AVS www.peteralarm.de |
|||
10-12-2020, 13:10
Beitrag: #13
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Der Stecker passt andersrum beim besten Willen nicht.
|
|||
10-12-2020, 13:11
Beitrag: #14
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
(10-12-2020 13:10)Rogator schrieb: Der Stecker passt andersrum beim besten Willen nicht.Dann nimm das Bild aus meinem Beitrag als Vorlage und stecke die Kontakte um. Viele Fehler sind RTFM Fehler - Read The Fucking Manual Telenot, Daitem, UTC, Hikvision AxPro, Lupus, AVS www.peteralarm.de |
|||
12-12-2020, 18:25
Beitrag: #15
|
|||
|
|||
RE: AZ4140 löst Bat-Sicherung aus
Da der Widerstand zwischen den Klemmen nur noch 3 Ohm beträgt verzichte ich lieber auf den Test. Das Ergebnis ist ja vorhersehbar. Suche gerade nach einer Kontaktadresse des technischen Supports. In der Hoffnung, dass sie die Platine tauschen.
Gruß, Rogator |
|||
|
