Kabelwirrwarr entwireen
Moin die Herren,

meine SATEL Alarmzentrale läuft jetzt seit Dezember wirklich perfekt - es gab bis dato noch keine Fehlalarme und meine eigenen Tests verlaufen jedes Mal erfolgreich.

Ein Problem habe ich jedoch mit der Ordnung der Kabel in der Alarmzentrale:

Im Technikraum kommen jetzt mit allen Meldern, Sirenen und Rauchmeldern ca. 40 Kabel hoch - dieser Armdicke Strang ist an einer bestimmten Stelle abisoliert und die einzelnen Stränge führen dann in die Zentrale rein, wo sie auf die Schraubklemmen aufgelegt sind.
Nun herrscht in der Zentrale heilloses Chaos - die Kabel kreuzen sich, spreizen sich und ich habe am Ende eine Menge einzelner Adern, die ich dann gar nicht mehr zuordnen kann (heute wollte ich z.B. eine klemme Umbelegen) und musste mich stundenlang durch das Kabelwirrwarr kämpfen bis ich das korrekte Ende gefunden habe.

Ich habe von Satel die Montageklemmen gesehen, kann mir aber noch nicht ganz vorstellen, wie die für mehr Ordnung sorgen sollen.

Bin für jeden Tipp dankbar, der für mehr Ordnung sorgt :-)

Vielen Dank, Fluxo
Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren
24-05-2015, 20:56
Beitrag: #2
RE: Kabelwirrwarr entwireen
da hlft nur eins ....


LSA+ Rangierverteiler ....

Leitungen zuordnen....

auflegen und....

dokumentieren....

schleifen und brücken an der LSA+....

und sauber und einzeln in die Zentrale führen...

Deckel der LSA+ mit Deckelkontakt auf SABO überwachen....

Nachträgliche Fleißarbeit

http://www.voelkner.de/products/232582/L...-Vk-2.html

Beste Grüsse

megagramm

AK Engineering

Sicherheitstechnik Energietechnik Haustechnik Thermografie
für Hamburg und Umgebung

Errichter für die Systeme von Jablotron, Telenot und ABUS
Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren
24-05-2015, 21:43
Beitrag: #3
RE: Kabelwirrwarr entwireen
(24-05-2015 20:56)megagramm schrieb:  da hlft nur eins ....


LSA+ Rangierverteiler ....

Leitungen zuordnen....

auflegen und....

dokumentieren....

schleifen und brücken an der LSA+....

und sauber und einzeln in die Zentrale führen...

Deckel der LSA+ mit Deckelkontakt auf SABO überwachen....

Nachträgliche Fleißarbeit

http://www.voelkner.de/products/232582/L...-Vk-2.html

Beste Grüsse

megagramm

Da sind ja noch nicht mal die LSA-Leisten dabei. Die Telenot-Verteiler mit 120 DA LSA-Plus sind da eher empfehlenswert. Üblicherweise macht man sowas aber VORHER.

[size=small]Aus Zeitgründen sehe ich meistens von der Korrektur von Schreibfehlern ab. Man möge es mir fazein.[/size]
Webseite des Benutzers besuchen Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren
25-05-2015, 00:23
Beitrag: #4
RE: Kabelwirrwarr entwireen
ein Preisvergleich ist allerdings auch empfehlenswert,
denn ich ich glaube auch wenn die Leisten extra zu kaufen sind, ist der Verteiler günstiger.

Smile

LG megagramm

AK Engineering

Sicherheitstechnik Energietechnik Haustechnik Thermografie
für Hamburg und Umgebung

Errichter für die Systeme von Jablotron, Telenot und ABUS
Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren
26-05-2015, 19:56
Beitrag: #5
RE: Kabelwirrwarr entwireen
Hallo alle zusammen,

okay, ich werde mich da auf LSA festlegen, stelle ich mir dann ähnlich vor wie beim Patchfeld Smile

Wie muss ich mir denn die Leisten vorstellen? Wie verbinde ich da (rein von der Leitungsführung) mehrere Adern miteinander? Funktioniert das ähnlich wie so ein Steckbord, ergo eine Leiste verbindet alle aufgelegten Leitungen miteinander?

Betrete jetzt gerade Neuland :-)

Danke vorab schon einmal Smile

Ok, schon gerallt, ist ja ziemlich easy :-) Sollte ich wohl auch hinkriegen, hehe Wink
Alle Beiträge dieses Benutzers finden
Diese Nachricht in einer Antwort zitieren
02-06-2015, 12:07 (Dieser Beitrag wurde zuletzt bearbeitet: 02-06-2015 12:09 von Ollik.)
Beitrag: #6
RE: Kabelwirrwarr entwireen
Hallo Fluxo,

denke bitte daran, dir ein LSA+-Anlegewerkzeug zu beschaffen, bei dem du den Abschneidemechanismus abschalten kannst, denn Doppelbelgung einer LSA+-Klemme sollte aus Gründen einer guten Kontaktierung vermieden werden.

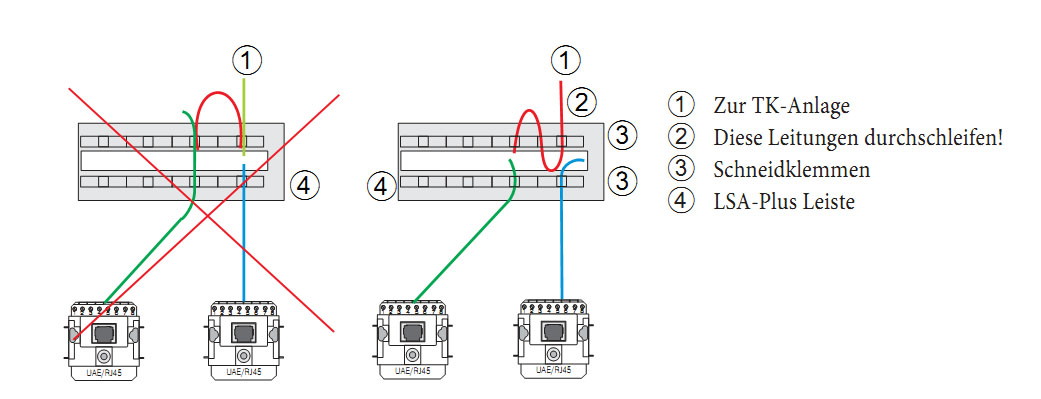

In der Folge sieht eine LSA+-Leiste mit Mehrfachbelegung (z.B. bei der Betriebsspannung für Rauch- oder Bewegungsmelder dann idealerweise in etwa so aus wie auf dem Symolbild im Anhang (Copyright by elmeg/Bintec/Funkwerk). Das ist zwar auf TK-Anlagen bezogen, aber ist auch in der Einbruchmeldetechnik anwendbar.

Viel Erfolg und viele Grüße
Olli
